防汛装配式围井

防汛装配式围井

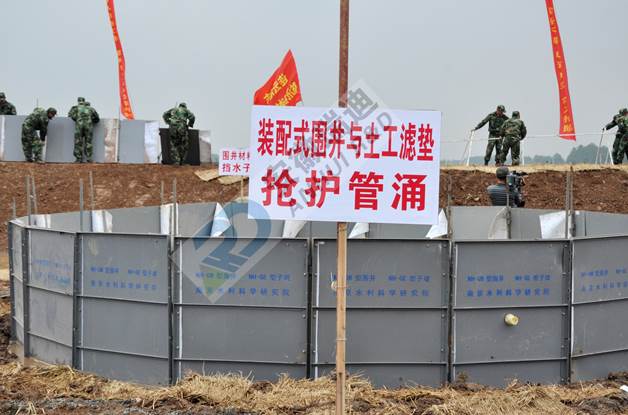

防汛装配式围井是国家防汛抗旱总指挥部办公室和南京水利科学研究院经过三年多时间共同开发和研制的,其主要用于抢护堤坝管涌破坏险情,已获得国家发明专利实用新型专利授权。防汛装配式围井由单元围板组合而成,既可抢护单个管涌,也可抢护管涌群。目前,已成为中央防汛储备物资,中央和多省市(江苏、安徽、湖北和湖南等)防汛物资仓库均有采购和储备,实际抢险应用证明其效果良好。

防汛装配式围井是抢护堤防管涌的有效措施之一。其作用原理是使围并内保持一定的水位,降低管涌孔口处的水力坡降,减少动水压力,使管涌流动的土颗粒恢复稳定,从而达到抑制管涌破坏继续发展。与传统抢护方式相比,具有速度快、劳动强度低、抢险人员少、可重复利用(成本低)、环保和效果好等优点。

主要规格:

序号

规格型号

尺寸(宽×高)

单元围板重量

1

WJ-01

1.0×1.0

16.0kg

2

WJ-02

1.0×1.2

17.5kg

3

HKJ-03

1.0×1.5

19.5kg

材质:围井围板以塑料硬板为基材,以角钢为支撑框架。围井围板的塑料硬板材质应为全新聚氯乙稀(PVC),其物理力学性能指标及允许偏差见表。支撑框架应为角钢,物理力学性能指标应符合《碳素结构钢》。连接钢管物理力学性能指标应符合《低压流体输送用焊接钢管》。围井围板间止水应为两布一膜复合土工膜,其膜材应为厚0.2mm的聚乙烯膜,基材应为2×150g/m2非织造土工布,质量应满足《土工合成材料非织造复合土工膜》。



连接钢管的规格和允许偏差:

序号

1

mm(吋)

151/20)

2

mm

20.5

3

mm

2.75

4

理论重量

kg/m

1.26

备注:壁厚允许偏差+10%-5%

围井外观质量及允许偏差:

序号



单位



1

外观质量

PVC硬板

/

表面光滑、平直,不得有可见气泡和裂纹

2

角钢框架和连接钢管

/

喷漆应完整光洁,不得有裂纹、毛刺

3

允许偏差

围板尺寸

cm

±1.0

4

PVC硬板尺寸(宽×高)

cm

±1.0

塑料硬板的物理力学性能指标及允许偏差:

序号



单位

性能指标

允许偏差

1

密度

g/cm3

≤1.5

/

2

厚度

mm

4.0

-0.2

3

拉伸强度

MPa

40

2.0
